円形水路ノンスリップ型「ハイスルー」のラインアップ
植平コンクリート工業株式会社が製造・販売するコンクリート二次製品「側溝・円形水路」の円形水路ノンスリップ型「ハイスルー」をご紹介します。こちらでは各製品の特長と構造図、各部の主要寸法を掲載していますので、ご発注いただく際にお役立てください。製品に関するお問い合わせはお電話またはこちらからどうぞ。
円形水路ノンスリップ型「ハイスルー」

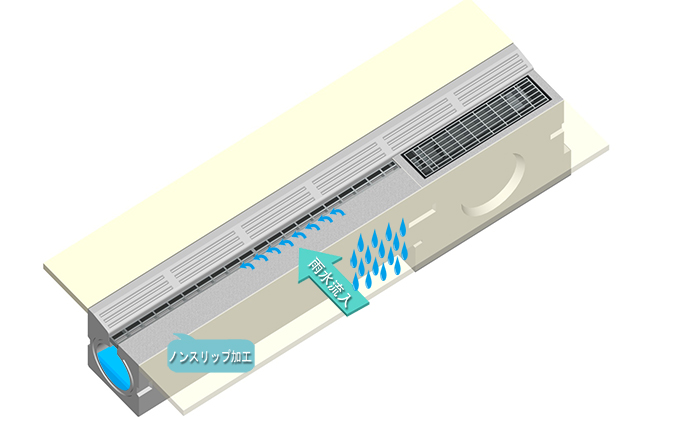

エプロン部の微細な凹凸で滑り抵抗を30％改善するので、歩行者、自転車の安全な通行に寄与。とくに自転車のスリップ事故防止にはきわめて効果的です。なお、本製品には一般舗装用のⅠ型、排水性舗装用のⅡ型の2種類があり、それぞれにフラット用B型、乗入れ用C型、マウント用D型があります。
※一般車両のT-25平行荷重に対応（道路横断使用は不可）。
※集水桝、境界ブロックは専用のものとなります。

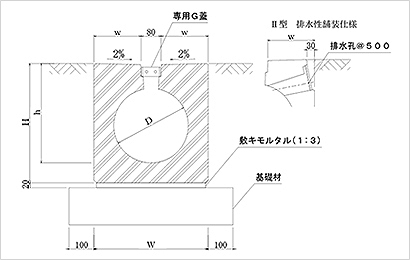

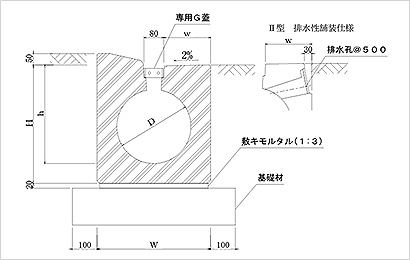

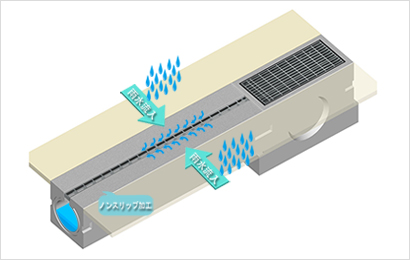

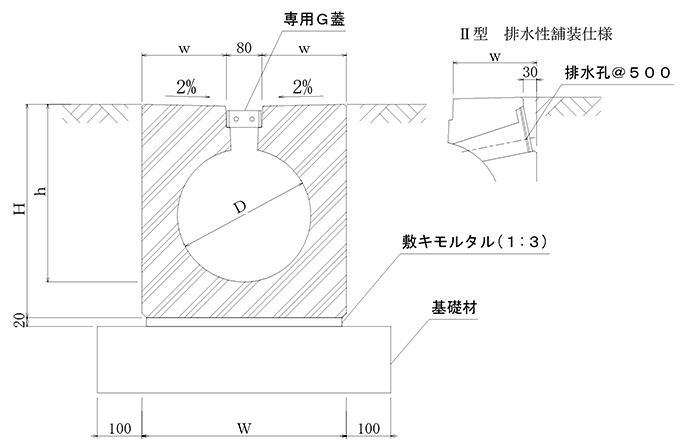

フラット B型
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| HTⅠ(Ⅱ) - 30B | 300 | 460 | 480 | 190 | 400 | 1000 | 2000 | 有 |
※表は左右にスクロールして確認することができます。

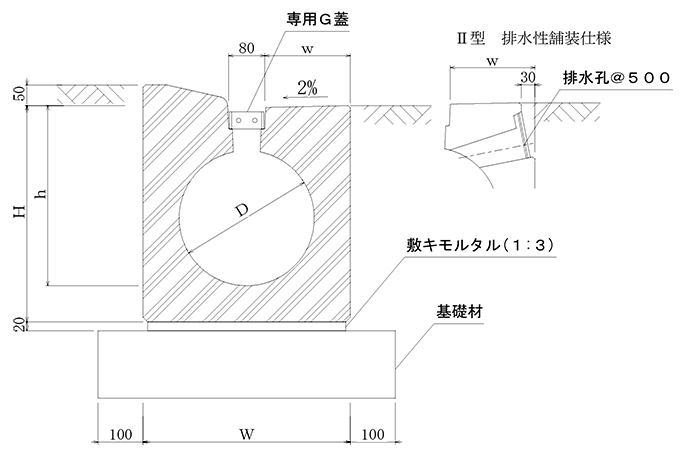

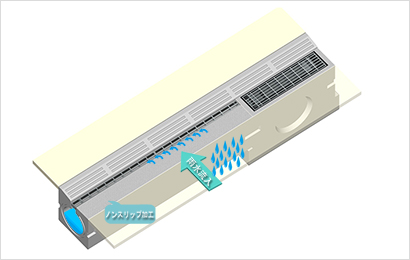

乗入れ用 C型
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| HTⅠ(Ⅱ) - 30C | 300 | 460 | 476 | 190 | 396 | 1000 | 2000 | 有 |
※表は左右にスクロールして確認することができます。

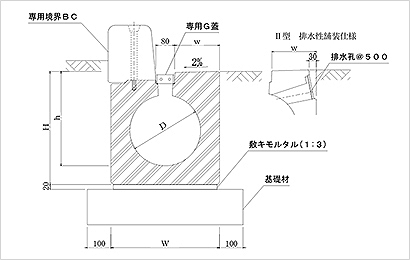

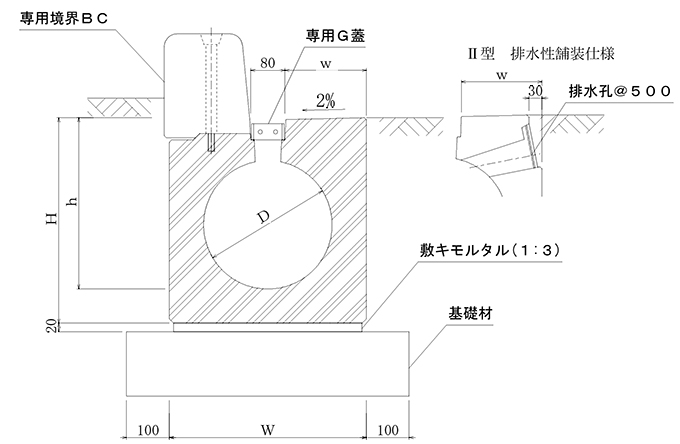

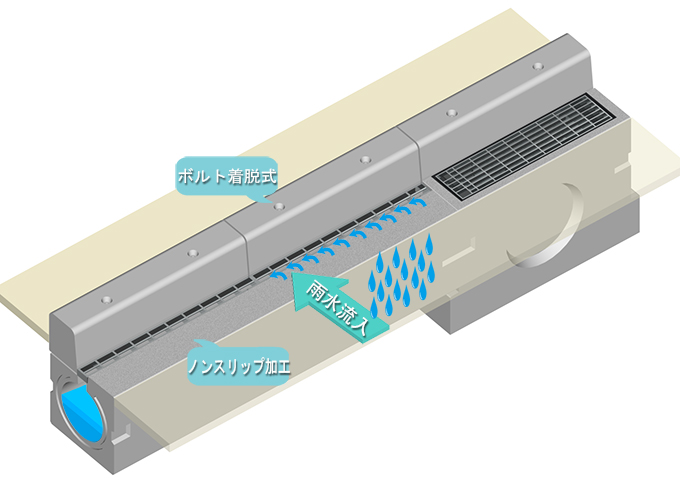

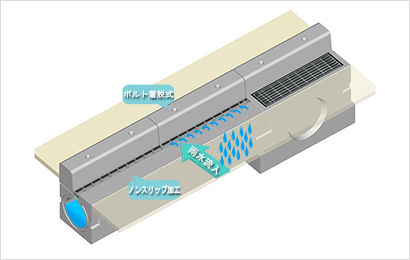

マウント用 D型
| 型番 | 内径D | 幅W | 高さH | 幅w | 高さh | 長さＬ | 専用桝 | |
| HTⅠ(Ⅱ) - 30C4 | 300 | 460 | 476 | 190 | 396 | 1000 | 2000 | 有 |
※表は左右にスクロールして確認することができます。

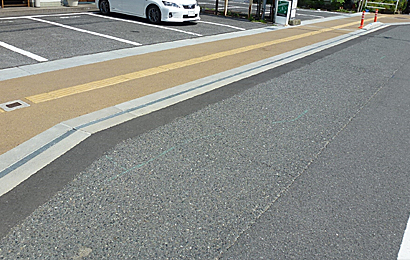

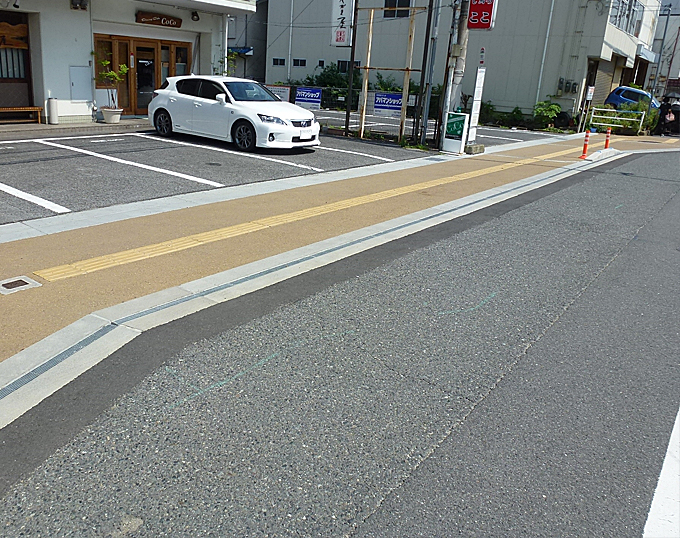

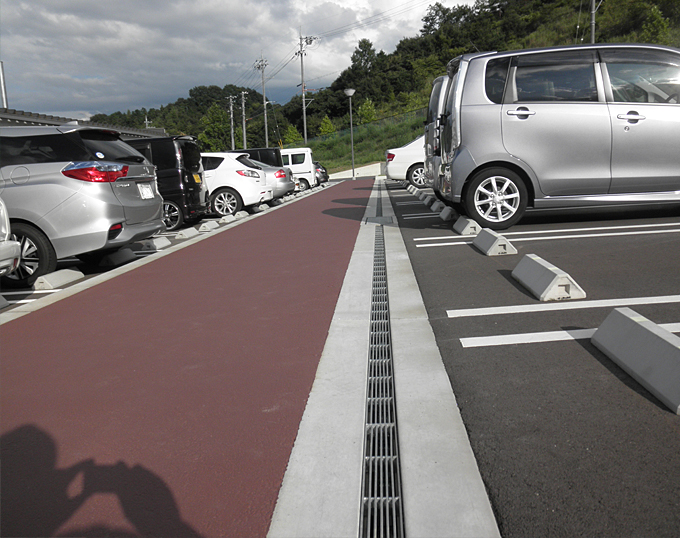

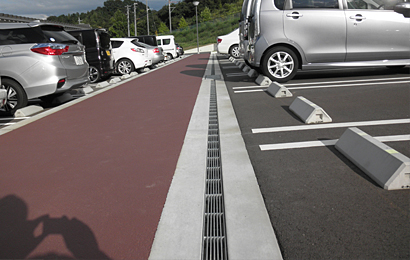

ノンスリップ円型側溝 「ハイスルー」 の施工例
