大型組立式ＢＯＸWater Large Assembly Type Box
新製品 大型組立式ＢＯＸ（弁室仕様）
【概 要】
大型組立ＢＯＸは、あらかじめ工場生産された部材を現地にて組立てを行なう鉄筋コンクリー製の汎用地下埋設ＢＯＸです。
施工は部材を積上げるだけの簡単施工を実現、工事の省力化とスピード化を可能にします。
【適 要】
耐震設計は「下水道施設地震対策指針と解説」に示されたレベル１、レベル２地震動に対応します。
部材接合部の水密性は、専用のシール材使用により内水圧０.１０ＭＰaを満足しています。
【オーダーメイド】
お客様のニーズに応じた穴開け加工、防蝕ライニング加工に対応します。

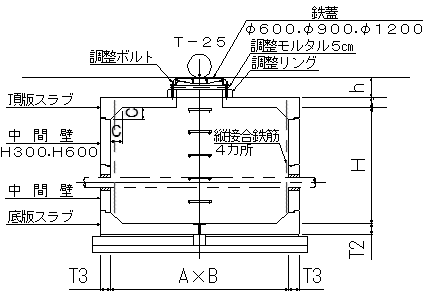

大型組立式ＢＯＸ（弁室仕様）
| 呼び名 | Ａ×Ｂ | Ｔ１ | Ｔ２ | Ｔ３ | Ｃ | Ｈ | ｈ | |
|---|---|---|---|---|---|---|---|---|
| 1170型 | 1000×700 | 100 | 100 | 100 | 100 | 500～ピッチ300 | φ600=260 | |
| 1510型 | 1500×1000 | 130 | 130 | 130 | 150 | 1200～ピッチ300 | φ600=260，φ900=260 | |
| 1810型 | 1800×1000 | 130 | 130 | 130 | 150 | 1200～ピッチ300 | φ600=260，φ900=260 | |
| 2313型 | 2300×1300 | 140 | 140 | 140 | 150 | 1200～ピッチ300 | φ600=260，φ900=260 φ1200=350 |
|
| 3014型 | 3000×1400 | 150 | 150 | 150 | 150 | 1200～ピッチ300 | φ600=260，φ900=260 φ1200=350 |
|
