U字溝とは？基本構造・用途・施工ポイントを徹底解説！

U字溝とは？基本構造・用途・施工ポイントを徹底解説！

道路の両脇にある側溝ですが、その種類について知っている方は少ないのではないでしょうか。側溝は、雨水の排水を促し、道路の水はけをよくするという大切な役割があります。

今回は、U字溝について分かりやすく解説します。

U字溝の基本構造や用途、施工ポイントを詳しく知りたい方は、ぜひ参考にしてください。



U字溝とは？

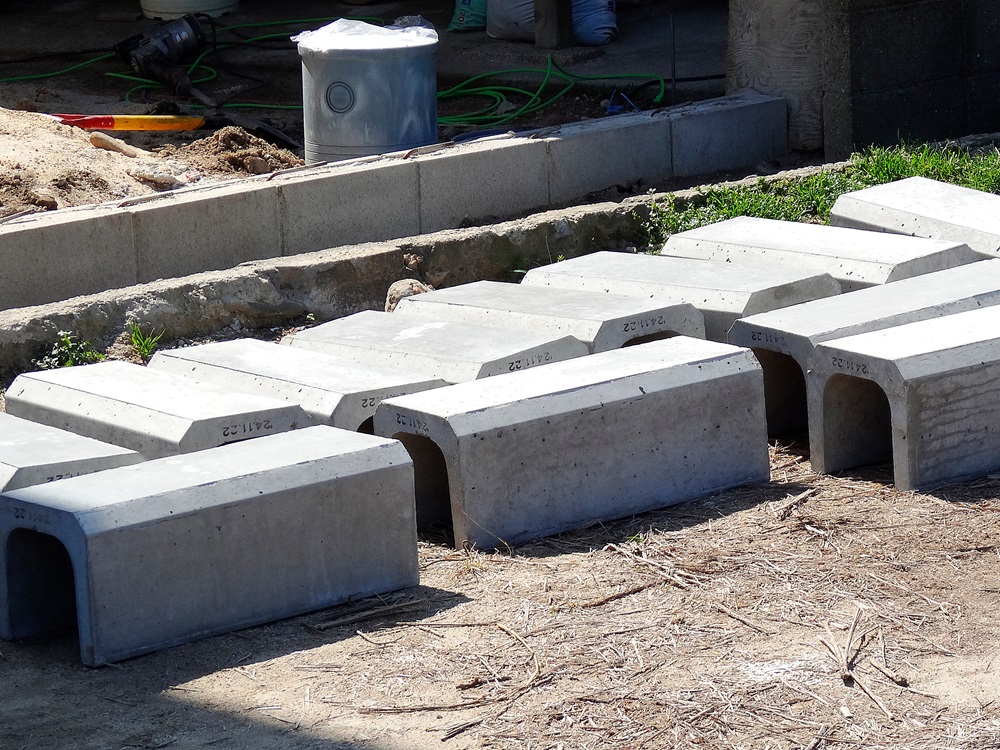

U字溝とは、主に道路の排水設備として使用されるU字型をした側溝です。水の流れをスムーズにし、雨水や汚水を効率よく排水する役割を果たします。コンクリート製のものが多いですが、地盤が軟弱な場所では、鉄製やポリエチレン製のものも用いられます。丈夫で耐久性があるため、道路や公園、駐車場のほか、農業用地や工業用地など様々な場所で幅広く利用されています。



U字溝の基本構造

U字型に成形されており、底部は排水がスムーズにできるように、なめらかになっているのが特徴です。市街地や交通量の多い道路の側溝の上には、人や車が通行するための蓋が設置されています。蓋には、一般的に広く普及している「上ぶた式」と、耐荷重性を重視した「落ちふた式」の2種類があります。上ぶた式は、U字溝の蓋が溝に乗っていて、蓋を受け止めるアゴの部分がありません。落ちふた式は、道路の側溝として使用されることが多く、上ぶた式よりも安定性や過重性に優れています。

U字溝の幅や高さなどの形状はJIS規格によって定められており、用途や必要な排水能力に応じて適切なサイズを選択することができます。



U字溝とL型側溝の違い

宅地でよく目にする側溝には、U字溝のほかにL型側溝があります。U字溝は、道路などの雨水を効率的に排水し、通路の確保や車両の冠水を防ぎます。一方、L型側溝は、道路の雨水が住宅の敷地に浸入するのを防ぐ目的で設置されます。側溝の形状によって目的が異なるため、土地の形状を把握して適切な側溝を選定することが大切です。



U字溝の用途

U字溝は、優れた排水機能が特徴です。道路の排水を行い、冠水を防ぐだけでなく、農業用地や田畑の水分調整にも使用されます。過剰な雨水を排出し、作物の生育に適した環境を整えます。

また、工場内の排水溝として利用すれば、製造過程で生じる水や汚水の効率的な排水に役立ちます。



U字溝のメリット

排水能力が高く、短時間で多くの水を効率的に流すことができます。また、シンプルな形状のため、さまざまな場所で幅広く利用できます。また、耐久性にも優れているため、メンテナンスコストが低く、コストパフォーマンスに優れている点もメリットです。



U字溝の課題

コンクリート製のU字溝は重量があり、設置や運搬には重機と人手が必要です。移設や撤去の際には大掛かりな工事が必要になることもあります。また、排水能力が高く、短時間のうちに多くの水が流れ込みやすいため、大雨などの際には注意が必要です。地域によっては、U字溝が美観を損なうと感じられる場合があり、場所によってはデザイン性に配慮した側溝が求められることがあります。



U字溝の施工ポイント

U字溝の施工にはいくつかの重要なポイントがあります。スムーズな排水を促すためには、U字溝を設置する場所の水流や水量を考慮して適切な勾配を設けて設置することが大切です。また、側溝の安定性を確保するために、基礎工事をしっかり行うことも必須です。強度が足りない場合は、補強工事を行う必要があります。さらに、U字溝を長期間使用し続けるには、メンテナンスのしやすさを考慮することも大切です。蓋の取り外しが容易な設計にすることで、定期的な清掃や点検が行いやすく、側溝の詰まりや異常を早期に発見することができます。



まとめ

U字溝は、私たちの生活に欠かせない、道路の効率的な排水システムです。優れた排水機能や、耐久性、シンプルな形状により、多くの場所で採用されています。U字溝のメリットを活かすためには、基本的な構造や用途、施工ポイントを理解して設置することが大切です。側溝についての疑問やお悩みは、「植平コンクリート工業株式会社」までお気軽にご相談ください。
